Samst Brasil - Cilindros, bombas e acessórios hidráulicos de alta pressão.

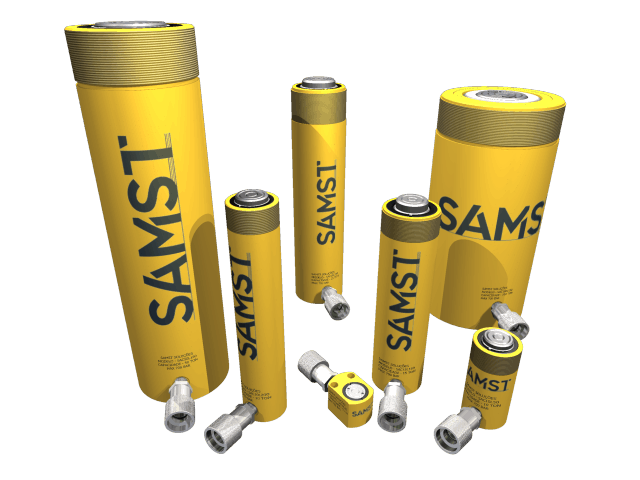

CILINDROS DE SIMPLES AÇÃO

SERIE S-RC

Simples Ação

700 Kgf/cm²

Retorno por Mola

De 5 a 100 Toneladas

De 15 a 250 mm de Curso

Haste Cromada

Pintura Eletrostática

Os cilindros de simples ação da serie S-RC são equipados com molas de retorno interna que proporciona ao operador maior conforto na execução das tarefas, além de rosca no colarinho e na haste na maioria dos modelos.

São construídos em aço carbono nobre e maciço, sem a utilização de processos de soldagem, a haste recebe uma camada de cromo duro para evitar riscos e a camisa é protegida pelo processo de pintura eletrostática.

Velocidade

Para maior versatilidade e agilidade do seu trabalho consulte os modelos de dupla ação, existem modelos tanto de uso geral como também de haste vazada.

MODELO	Capac. (Ton)	Curso (mm)	Altura Fechado (mm)	Altura Aberto (mm)	Volume de Óleo (cm³)	Diâmetro Externo (mm)	Diâmetro da Haste (mm)	Rosca do Colarinho	Compr. Rosca do Colarinho (mm)	Rosca Interna da Haste	Compr. Rosca da Haste (mm)
S-RC50	5	16	41	57	10	58 x 41	25,4	-	-	-	-
S-RC51	5	25	110	135	16	38	25,4	1.1/2" - 16	28	3/4" - 16	14
S-RC53	5	79	165	244	50	38	25,4	1.1/2" - 16	28	3/4" - 16	14
S-RC59	5	232	324	343	151	38	25,4	1.1/2" - 16	28	3/4" - 16	14
S-RC101	10	26	90	116	38	57	38,1	2.1/4" - 14	28	-	-
S-RC102	10	54	121	175	78	57	38,1	2.1/4" - 14	28	1"- 8	19
S-RC104	10	105	171	276	152	57	38,1	2.1/4" - 14	28	1"- 8	19
S-RC106	10	156	248	404	226	57	38,1	2.1/4" - 14	28	1"- 8	19
S-RC108	10	203	298	501	294	57	38,1	2.1/4" - 14	28	1"- 8	19
S-RC151	15	25	124	149	51	70	41,4	2.3/4" - 16	30	1"- 8	25
S-RC152	15	51	149	200	104	70	41,4	2.3/4" - 16	30	1"- 8	25
S-RC154	15	101	200	301	205	70	41,4	2.3/4" - 16	30	1"- 8	25
S-RC156	15	152	271	423	308	70	41,4	2.3/4" - 16	30	1"- 8	25
S-RC158	15	203	322	525	411	70	41,4	2.3/4" - 16	30	1"- 8	25
S-RC251	25	26	140	166	86	85	57,2	3.5/16" - 12	49	1.1/12" - 16	25
S-RC252	25	50	165	215	166	85	57,2	3.5/16" - 12	49	1.1/12" - 16	25
S-RC254	25	102	216	318	339	85	57,2	3.5/16" - 12	49	1.1/12" - 16	25
S-RC256	25	158	273	431	525	85	57,2	3.5/16" - 12	49	1.1/12" - 16	25
S-RC308	30	209	387	596	808	102	57,2	3.5/16" - 12	49	1.1/12" - 16	25
S-RC502	50	51	176	227	362	127	79,5	5" - 12	55	-	-
S-RC504	50	101	227	328	719	127	79,5	5" - 12	55	-	-
S-RC506	50	159	283	442	1131	127	79,5	5" - 12	55	-	-
S-RC756	75	153	286	442	1601	146	95,2	5.3/4" - 12	44	-	-
S-RC1006	100	168	357	525	2239	177	104,9	6.7/8" - 12>	44	-	-
S-RC10010	100	260	449	709	3466	177	104,9	6.7/8" - 12	46	-	-

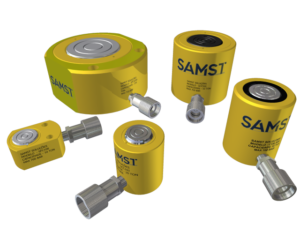

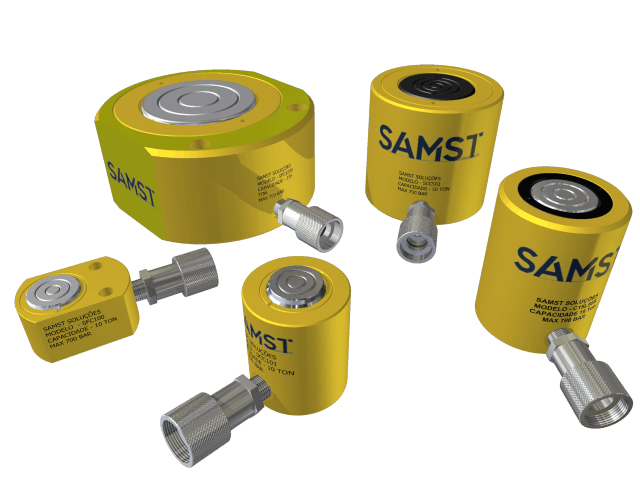

CILINDROS DE SIMPLES AÇÃO COMPACTOS

SÉRIES S-RCS/S-RSM

Simples Ação

700 Kgf/cm²

Retorno por Mola (Série S-RCS)

De 5 a 150 Toneladas

De 6 a 60 mm de Curso

Haste Cromada

Pintura Eletrostática

Os cilindros de simples ação das series S-RCS e S-RSM são equipamentos compactos para serem utilizados onde o espaço útil é reduzido. Os modelos da série S-RCS apresentam maior altura, porém têm como vantagem o retorno por mola interna, diferente dos modelos S-RSM.

São construídos em aço carbono nobre e maciço, sem a utilização de processos de soldagem, a haste recebe uma camada de cromo duro para evitar riscos e a camisa é protegida pelo processo de pintura eletrostática.

Engate Rápido

Todos os modelos de cilindros da SAMST saem de fabrica equipados com conexões de engate rápido de alta vazão modelo S-CR400. Visite a página do catálogo para mais informações.

MODELO	Capac. (Ton)	Curso (mm)	Altura Fechado (mm)	Altura Aberto (mm)	Volume de Óleo ( cm³)	Diâm. Externo (mm)	Diâmetro da Haste (mm)	Rosca da Haste	Compr. Rosca da Haste (mm)	Fixação (mm)	Furos de Fixação (mm)
S-RSM50	5	6	32	38	4	58 x 41	25,4			Ø5,5	28,5
S-RSM100	10	11	43	54	18	82 x 55	38,1	-	-	Ø7	36
S-RSM200	20	11	51	62	32	101 x 76	50,8	-	-	Ø10,5	49
S-RSM300	30	13	58	71	55	117 x 95	63,4	-	-	Ø10,5	52
S-RSM500	50	16	66	82	99	139 x 114	69,8	-	-	Ø10,5	66
S-RSM750	75	16	79	95	164	165 x 139	82,6	-	-	Ø13	76
S-RSM1000	100	16	85	101	203	117 x 152	92,2	-	-	Ø13	76
S-RSM1500	150	16	100	116	317	215 x 190	114,3	-	-	Ø13	117
S-RCS101	10	38	88	126	0,06	69	38,1	M4	8	-	-
S-RCS201	20	45	98	143	0,13	92	50,8	M5	8	-	-
S-RCS302	30	62	117	179	0,26	101	66,5	M5	8	-	-
S-RCS502	50	60	122	182	0,37	124	69,8	M5	8	-	-
S-RCS1002	100	57	141	198	0,72	165	92,2	M8	10	-	-

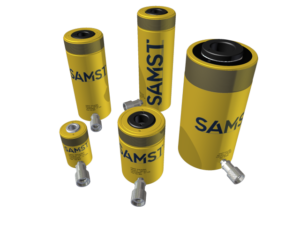

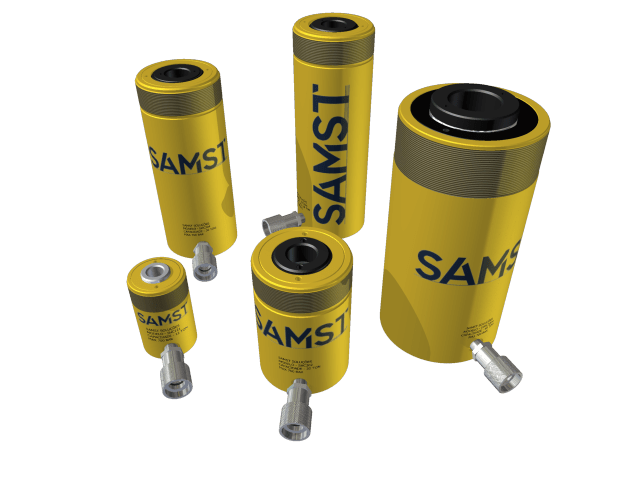

CILINDROS DE SIMPLES AÇÃO VAZADOS

SÉRIES S-RCH

Simples Ação

700 Kgf/cm²

Retorno por Mola

De 12 a 100 Toneladas

De 8 a 155 mm de Curso

Furo de 17 a 79 mm

Haste Cromada

Pintura Eletrostática

Os modelos S-RCH são equipamentos versáteis, ideais para aplicações de manutenção devido a seu projeto de haste vazada que permite esforço tanto empurrando como puxando. Possuem rosca no colarinho que permite a montagem em extratores e ferramentas específicas.

São construídos em aço carbono nobre e maciço, sem a utilização de processos de soldagem, a haste recebe uma camada de cromo duro para evitar riscos e a camisa é protegida pelo processo de pintura eletrostática.

Customização

Não encontrou o que precisa?

Entre em contato conosco, teremos prazer em desenvolver o que realmente vai te atender com perfeição.

MODELO	Capac. (Ton)	Curso (mm)	Altura Fechado (mm)	Altura Aberto (mm)	Volume de Óleo ( cm³)	Diâm. Externo (mm)	Diâm. da Haste (mm)	Rosca do Colarinho	Compr. Rosca do Colarinho (mm)	Rosca Interna da Haste (mm)	Compr. Rosca da Haste (mm)	Diâm. Furo Central (mm)
S-RCH120	12	8	55	63	14	70	35,1	2.3/4" - 16	30	3/4" - 16	16	17,3
S-RCH121	12	42	120	162	75	70	35,1	2.3/4" - 16	30	3/4" - 16	16	17,3
S-RCH123	12	76	184	260	136	70	35,1	2.3/4" - 16	30	3/4" - 16	16	17,3
S-RCH202	20	49	162	211	150	100	54,1	3.7/8" - 12	38	1.9/16" - 16	19	26,9
S-RCH206	20	155	306	461	476	100	54,1	3.7/8" - 12	38	1.9/16" - 16	19	26,9
S-RCH302	30	64	178	242	498	114	63,5	4.1/2" - 12	42	1.13/16" - 16	22	33,3
S-RCH306	30	155	330	485	722	114	63,5	4.1/2" - 12	42	1.13/16" - 16	22	33,3
S-RCH603	60	76	247	323	626	160	91,9	6.1/4" - 12	48	2.3/4" - 16	19	53,8
S-RCH606	60	156	323	476	1258	160	91,9	6.1/4" - 12	48	2.3/4" - 16	19	53,8
S-RCH1003	100	76	254	330	1011	212	127	8.3/8" - 12	60	4" - 16	25	79
S-RCH1006	100	155	333	488	2062	212	127	8.3/8" - 12	60	4" - 16	25	79

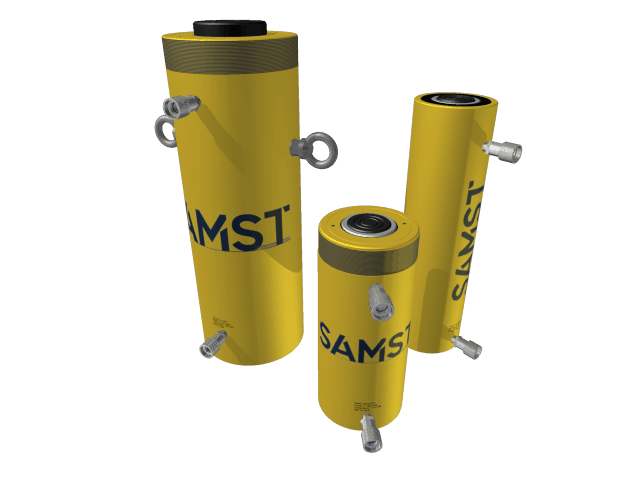

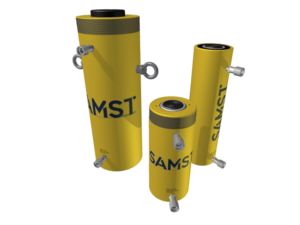

CILINDROS DE DUPLA AÇÃO

SÉRIES S-RR

Dupla Ação

700 Kgf/cm²

De 10 a 500 Toneladas

De 57 a 1219 mm de Curso

Haste Cromada

Pintura Eletrostática

Para quem precisa de mais agilidade na execução das tarefas do dia a dia os cilindros de dupla ação da série S-RR são perfeitos. O retorno hidráulico além de proporcionar maior velocidade também pode ser utilizado em operações onde se faz necessário tracionar.

São construídos em aço carbono nobre e maciço, sem a utilização de processos de soldagem, a haste recebe uma camada de cromo duro para evitar riscos e a camisa é protegida pelo processo de pintura eletrostática.

MILL TYPE

Buscando por cilindro MILL TYPE ?

A Samst desenvolve cilindros MILL TYPE de acordo com sua necessidade. Entre em contato, teremos prazer em atende-lo no que precisar.

MODELO	Capac. (Ton) AV / RT	Curso (mm)	Altura Fechado (mm)	Altura Aberto (mm)	Volume de Óleo (cm³) AV / RT	Diâm. Externo (mm)	Diâm. da Haste (mm)	Rosca do Colarinho	Compr. da Rosca do Colarinho (mm)	Rosca Interna da Haste (mm)	Compr. da Rosca da Haste (mm)
S-RR1010	10 / 3	254	409	663	368/122	73	35,1	2.1/4" - 14	26	1' - 8	25
S-RR1012	110 / 3	305	457	762	442/147	73	35,1	2.1/4" - 14	26	1' - 8	25
S-RR308	30 / 13	209	394	603	879/400	101	54,1	3.5/16" - 12	49	1.1/2" - 16	25
S-RR3014	30 / 13	368	549	917	1549/703	101	54,1	3.5/16" - 12	49	1.1/2" - 16	25
S-RR506	50 / 15	156	331	487	1111/335	127	79,5	5" - 12	44	1" - 12	25
S-RR5013	50 / 15	334	509	843	2378/718	127	79,5	5" - 12	44	1" - 12	25
S-RR5020	50 / 15	511	733	1244	3638/1099	127	79,5	5" - 12	44	1" - 12	25
S-RR756	75 / 22	156	347	503	1601/490	146	95,2	5.3/4" - 12	38	1" - 12	38
S-RR7513	75 / 22	333	525	858	3417/1046	146	95,2	5.3/4" - 12	38	1" - 12	38
S-RR1006	100 / 43	168	357	525	2238/1045	177	95,2	6.7/8" - 12	50	1.3/4" - 12	35
S-RR10013	100 / 43	333	524	857	4439/2071	177	95,2	6.7/8" - 12	50	1.3/4" - 12	35
S-RR10018	100 / 43	460	687	1147	6132/2861	177	95,2	6.7/8" - 12	50	1.3/4" - 12	35
S-RR1502	150 / 66	57	183	240	1129/544	203	114,3	-	-	-	-
S-RR1506	150 / 66	156	385	541	3090/1488	203	114,3	8" - 12	55	3.3/8" - 16	35
S-RR15013	150 / 66	333	563	915	6597/3177	203	114,3	8" - 12	55	3.3/8" - 16	35
S-RR15032	150 / 66	815	1116	1931	16145/7775	203	114,3	8" - 12	55	3.3/8" - 16	35
S-RR2006	200 / 113	152	430	582	4332/2209	247	133,4	-	-	-	-
S-RR20013	200 / 101	330	608	938	9405/4795	247	133,4	9.3/4" - 12	54	2.1/2" - 12	63
S-RR20018	200 / 101	457	765	1222	13025/6640	247	133,4	9.3/4" - 12	54	2.1/2" - 12	63
S-RR3006	300 / 170	152	485	638	6997/3721	311	165,1	12.1/4" - 12	58	2.1/2" - 12	82
S-RR30012	300 / 170	305	638	943	13947/7418	311	165,1	12.1/4" - 12	58	2.1/2" - 12	82
S-RR30018	300 / 170	457	790	1247	20889/11114	311	165,1	12.1/4" - 12	58	2.1/2" - 12	82
S-RR4006	400 / 229	152	538	690	9319/4987	358	190,5	14.1/8" - 8	65	3" - 12	95
S-RR40012	400 / 229	305	690	995	18700/10007	358	190,5	14.1/8" - 8	65	3" - 12	95
S-RR5006	500 / 283	152	557	730	11164/6203	397	203,2	15.5/8" - 8	79	3.1/4" - 12	108
S-RR50012	500 / 283	305	730	1035	22256/12365	397	203,2	15.5/8" - 8	79	3.1/4" - 12	108

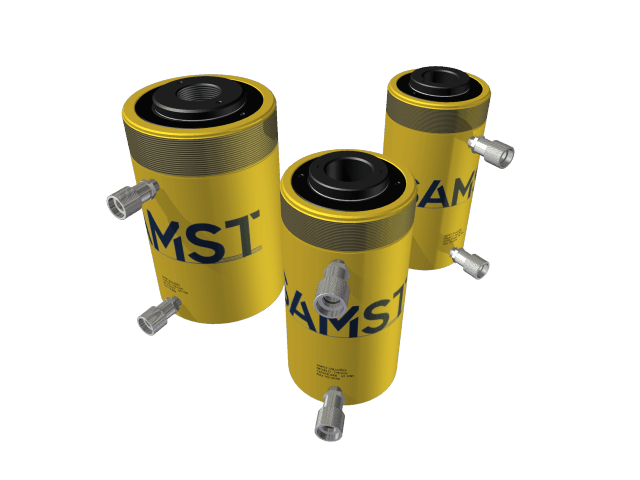

CILINDROS DE VAZADOS DE DUPLA AÇÃO

SÉRIES S-RRH

Dupla Ação

700 Kgf/cm²

De 30 a 150 Toneladas

De 38 a 258 mm de Curso

Furo de 33 a 79 mm

Haste Cromada

Pintura Eletrostática

Toda a versatilidade dos cilindros de haste vazada com a agilidade dos cilindros de dupla ação, esta é a serie DH, cilindros de haste vazada de dupla ação, equipamentos que se adequam a praticamente todas as aplicações dentro da indústria.

São construídos em aço carbono nobre e maciço, sem a utilização de processos de soldagem, a haste recebe uma camada de cromo duro para evitar riscos e a camisa é protegida pelo processo de pintura eletrostática.

Assentos Roscados

Tanto os cilindros vazados de simples ação quanto os de dupla ação podem ser equipados com assentos com rosca interna, para mais informações, consulte o catálogo.

MODELO	Capac. (Ton) AV / RT	Curso (mm)	Altura Fechado (mm)	Altura Aberto (mm)	Volume de Óleo ( l ) AV / RT	Diâm. Externo (mm)	Diâm. da Haste (mm)	Rosca do Colarinho	Compr. da Rosca do Colarinho (mm)	Rosca Interna da Haste	Compr. da Rosca da Haste	Diâm. do Furo Central (mm)
S-RRH307	30 / 24	178	330	508	829/541	114	63,5	4.1/2" - 12	42	1.13/16" - 16	22	33,3
S-RRH3010	30 / 24	258	431	689	1202/784	114	63,5	4.1/2" - 12	42	1.13/16" - 16	22	33,3
S-RRH603	60 / 42	89	247	336	733/482	159	91,9	6.1/4" - 12	48	2.3/4" - 16	19	53,8
S-RRH606	60 / 42	166	323	489	1366/900	159	91,9	6.1/4" - 12	48	2.3/4" - 16	19	53,8
S-RRH6010	60 / 42	257	438	695	2115/1393	159	91,9	6.1/4" - 12	48	2.3/4" - 16	19	53,8
S-RRH1001	100 / 68	38	165	203	505/333	212	127	-	-	4" - 16	25	79,2
S-RRH1003	100 / 68	76	254	330	1011/666	212	127	8.3/8" - 12	60	4" - 16	25	79,2
S-RRH1006	100 / 68	153	342	495	2035/1337	212	127	8.3/8" - 12	60	4" - 16	25	79,2
S-RRH10010	100 / 68	257	460	717	3420/2246	212	127	8.3/8" - 12	60	4" - 16	25	79,2
S-RRH1508	150 / 80	203	349	552	4144/2083	247	152,4	-	-	4.1/4" - 12	25	79,2

Cilindros Hidráulicos

Cilindros hidráulicos ou também comumente conhecido como macacos hidráulicos são dispositivos mecânicos que convertem pressão em movimento linear, seja empurrando ou tracionando grandes cargas. A Samst têm diversas linhas de cilindros hidráulicos com capacidades e cursos variados que podem te atender em suas necessidades. Caso precise de algo mais específico, não se preocupe desenvolveremos um cilindro hidráulico especial para você.
